Система дистанционного мониторинга и управления

«Лесохранитель»

крупнейшая в мире по количеству точек мониторинга с автоматическим определением лесных пожаров.

Больше 40 регионов

Больше 1.100 камер

Скачать презентацию

Свидетельство о рег. ПЭВМ №2016661202 от 03.10.2016 номер в реестре российского ПО 3384 Приказ МинКомСвязи РФ №212 от 28.04.2017

116

Ленинградская область

99

Московская область

97

Нижегородская область

93

Псковская область

84

Свердловская область

58

Ямало-Ненецкий автономный округ

52

Воронежская область

50

Тверская область

45

Брянская область

42

Ростовская область

36

Новгородская область

30

Владимирская область

30

Красноярский край

27

Белгородская область

27

Коми Республика

26

Якутия Республика Саха

25

Пермский край

22

Калужская область

20

Бурятия Республика

18

Марий Эл Республика

17

Архангельская область

16

Волгоградская область

15

Смоленская область

15

Хабаровский край

14

Липецкая область

12

Костромская область

12

Саратовская область

10

Санкт-Петербург город

9

Ивановская область

6

Краснодарский край

6

Забайкальский край

5

Курганская область

5

Курская область

5

Чувашия Республика

4

Амурская область

4

Сахалинская область

4

Ярославская область

4

Карелия Республика

3

Ханты-Мансийский автономный округ

2

Алтай Республика

2

Кемеровская область

  • 01. Автоматизированный видеомониторинг пожаров он-лайн с точным определением координат и моментальным оповещением
  • 02. Автоматизированный мониторинг и управление силами и средствами с маршрутизацией, выдачей и контролем заданий в режиме он-лайн
  • 03. Медиаархив видеоданных и зафиксированных событий
  • 04. Географическая информационная система
  • 05. Отображение и учёт событий всех видов мониторинга
  • 06. Подсистема приема и регистрации обращений граждан
  • 07. Система автоматизированного оповещения
  • 08. Интеграция с БГ и 112
  • 09. Подсистема коммуникаций (чат, голосовые звонки, видео звонки, видеоконференции, обмен файлами)
  • 10. Подсистема интеграции комплексов дистанционного обнаружения, в том числе на базе беспилотных летательных аппаратов (БПЛА)
  • 11. Учет мероприятий противопожарного назначения
  • 12. Оперативный учет и формирование отчётности
  • 13. Подсистема обработки и визуализации аналитической информации
  • 14. Видеостена
  • 15. Расчёт класса пожарной опасности и метеоданные
  • 16. Моделирование распространения пожара в реальных погодных условиях
  • 17. Управление наземным и авиационным патрулированием

Комплексная платформа

Каждая точка мониторинга

Радиус до 35км

Площадь до 200тыс.га

Обзор 360 ̊̊ 10мин

Погрешность координат дыма не более 150м

Автоматическое обнаружение пожара на ранней стадии в дневное и ночное время

Все методы оповещения операторов и пользователей системы: световой и звуковой сигнал, смс, электронная почта, мессенджеры

Минимальные временные затраты оператора за счёт групповой обработки «дым-точек»

Система реагирует на белый, и на чёрный дым на лесные, степные,техногенные пожары

Рекомендуемое количество специалистов – 1 диспетчер на каждые 30 камер

Время хранения архива записей неограниченно (зависит от ёмкости жестких дисков)

Комплексная платформа

Работаем с разными датчиками ГЛОНАСС

Выдача и контроль заданий он-лайн

Полная визуализация, детализация, управление и отчётность по маршрутам:

Автомобилей спец.техники (с учётом пробок)

Беспилотных летательных аппаратов

А также Авиапатрулей

И ещё Сотрудников

Например, в Московской области к Лесохранителю подключены более 900 автотранспортных средств, 30 беспилотных летательных аппаратов, и 30 сотрудников с мобильными приложениями (в плане 2020 года – более 1000).

Комплексная платформа

Медиа Архив видеоданных и зафиксированных событий 03.

Медиа Архив работает со всеми типами данных и с картографической привязкой упорядоченно хранит всю информацию системы: маршруты патрулей, события, реакцию пользователей, видео, фото, и т.д.

Пример данных их архива:

Доступ к записям потенциально опасных объектов, найденных автоматической системой - оповещение в почте и записи в системе

Пример данных их архива:

Отчёт о выполненной миссии беспилотника: фотографии, маршрут, точки съемки, полигон интереса, правило склейки

Комплексная платформа

Географическая информационная система 04.

Карты, используемые в системе, являются векторными многослойными, где к каждому объекту может быть привязана информация (лётные карты, лесничества, силы и средства, арендные участки, вырубки, посадки, дорожная сеть с текущими работами, мосты, зоны отдыха, объекты ЖКХ и т.д.).

Слои могут быть созданы в Лесохранителе и периодически обновляться «своими силами» или по заказу, а также могут быть подключены любые.

Публичная кадастровая карта и все доступные на сегодняшний день подосновы есть в системе.

В Лесохранитель могут быть подключены топо- и ортофотопланы, векторные слои и базы данных других систем.

В «Лесохранителе» используются Метеоданные из открытых официальных источников. Возможно размещение и подключение к Лесохранителю метеостанций Заказчика.

Комплексная платформа

Отображение и учет событий всех видов мониторинга 05.

Авиационный

  • - Самолеты
  • - Вертолеты

Наземный

  • - Наблюдатель на ПНВ
  • - Пеший патруль
  • - Автомобильный патруль
  • - Видеокамеры
  • - Тепловизоры
  • - Звуковые и дымовые датчики
  • - Беспилотники

Космический

  • - Космические аппараты дистанционного зондирования Земли

Интегрирует аналитические сервисы других систем

Комплексная платформа

Подсистема приема и регистрации обращений 06.

Лесохранитель ведет базу звонков о событиях с привязкой к карте, также имеет мобильное приложение (Активный горожанин), позволяющее автоматически определить координаты, присоединить к сообщению фото- и видеоматериалы, отправить сообщение в систему и отработать его.

Пример:

фиксации в системе обращения гражданина по телефону

Комплексная платформа

Система автоматизированного оповещения 07.

При обнаружении пожара определяются его координаты, лесничество, участковое лесничество, номер квартала.

Лесохранитель имеет настраиваемую систему оповещения о событиях разными методами:

Сигнал

Звуковые и визуальные сигналы диспетчерам

Смс

СМС - оповещение

E-mail

Электронная почта

Соц.сети

Мессенджеры типа Viber, Telegram

а также подключение к региональным системам оповещения МЧС (КСЭОН, ОКСИОН).

Комплексная платформа

«Лесохранитель» уже интегрирован со многими системами 08.

Безопасный город (Безопасный регион)

112, использующимися в РФ.

Пример Московской области:

интеграция с системой 112 и получение оповещения из системы 112.

Комплексная платформа

Встроенная система коммуникаций позволяет проводить планерки и совещания, а также хранить всю историю работы и взаимодействия специалистов во время опасных ситуаций, без использования дорогостоящего оборудования видеоконференцсвязи. 09.

Подсистема коммуникаций:

Чат

общение в реальном времени

Звонки

голосовые звонки

Видео

видеозвонки

Конфа

видеоконференции

Файлы

обмен файлами

Раб.стол

демонстрация рабочего стола

Пример интерфейса:

он-лайн совещание в «Лесохранителе»

Комплексная платформа

Подсистема интеграции комплексов дистанционного обнаружения, в том числе на базе беспилотных летательных аппаратов (БПЛА) 10.

Мобильное приложение управления БПЛА – Модуль «ФИНИСТ» - имеет несколько режимов, в том числе передача данных он-лайн в центральную систему. Позволяет определять пути полъезда к пожару, площади пожара, кромку пожара, склеивать ортофотопланы, привязывать данные об обследовании к событию и т.д.

Комплексная платформа

В «Лесохранителе» реализован учет мероприятий противопожарного назначения 11.

Так как в «Лесохранителе» реализована полноценная ГИС, то в системе удобно учитывать, отображать и анализировать любую географически привязанную информацию, в том числе изменяющуюся во времени, в частности, мероприятия, противопожарного назначения.

Пример:

учет объектов противопожарного назначения – аншлагов

Комплексная платформа

В «Лесохранителе» реализован оперативный учет и формирование отчётности - автоматизированное заполнение и ведение основной отчётности в соответствии с регламентами лесной отрасли, в том числе карточка пожара и сводные формы (1-ЛО, акт о пожаре, оперативные и ежедневные формы, статистика и т.д.). 12.

Пример:

заполнения 1-ЛО в «Лесохранителе»

Пример:

отчётов в «Лесохранителе»

Комплексная платформа

Подсистема обработки и визуализации аналитической информации позволяет формировать аналитические отчеты в любых разрезах на уровне любой территории из-за наличия в платформе встроенной системы отчётности и фиксации всех телематических данных от сил и средств, устройств мониторинга, планируемых и реальных маршрутов различных видов патрулей. 13.

Пример:

визуализация данных по пожарам за сутки

Комплексная платформа

Видеостена существенно помогает диспетчерам в работе РДС часть системы «Лесохранитель» - это гибкий настраиваемый инструмент для наглядного отображения оперативной обстановки и отчётности на большом экране, например - укрупненные изображения с одной/нескольких камер при потенциально опасной ситуации с дублированием интерфейса диспетчера (карта, слои, координаты, силы и средства, и т.д.). 14.

контроллер видеостены (специализированный сервер с предустановленным программным обеспечением «Лесохранитель»)

панели для вывода изображения, объединённые в единый комплекс и функционирующие под управление контроллера видеостены.

Комплексная платформа

Расчёт класса пожарной опасности и метеоданные к «Лесохранителю» подключены открытые слои с погодными условиями и их прогнозом и на основе их данных рассчитывается класс пожарной опасности в каждой точке мониторинга 15.

Возможно подключение данных любых установленных в регионах метеостанций, а также сводных слоёв погоды от Росгидромета.

Пример:

прогноз погоды в заданной точке

Пример:

расчёт класса пожарной опасности в заданной точке

Комплексная платформа

Моделирование распространения пожара в реальных погодных условиях: 16.

С учетом данных о породном составе леса, классе пожарной опасности, силе и направлении ветра, рельефе, природных и иных препятствиях и особенностях территории в «Лесохранителе» реализована визуализированная модель распространения пожара

Пример:

моделирования распространения пожара

Комплексная платформа

Управление наземным и авиационным патрулированием 17.

Модуль - мобильное приложение «Финист» прозрачно интегрирован с «большой» системой «Лесохранитель», работающей на сервере. Это позволяет в он-лайн режиме:

Мониторить
Управлять
Контролировать
Планировать
Пример Московской области:

Лесохранитель интегрирован с РГИС – ГИС - системой региона. Справа - перечень слоёв.

Пример сопоставления границ:
  • - Свалки твердых бытовых отходов и её защитной зоны
  • - Водоохранных зон
  • - Прибрежных защитных полос
  • - Сельхозугодий
Пример маршрутизации с учётом дорожной обстановки:

В этот же интерфейс может быть подключена любая другая техника, оснащенная разными датчиками ГЛОНАСС - городские и областные автобусы, машины скорой помощи, патрульные МВД и т.д.

Пример работы на планшете локально без доступа к интернету:

Расчет маршрута движения к заданной точке (дым, пожар)

Пример:

Отображение слоя полигональных объектов появившихся вырубок за определенный период, сформированного на основе партнерского сервиса анализа космоснимков.

Пример:

Сводная таблица карточек пожаров по региону с указанием различных способов обнаружения

Так как камера ходит по кругу, система реагирует на один и тот же дым каждый раз, когда его «видит». Чтобы уменьшить нагрузку на оператора, и не обрабатывать один и тот же дым несколько раз, все дым-точки группируются по территориальному и временному признаку в центре обработки дым-точек. При этом система фиксирует не только когда была сработка, но и когда её обработал оператор:

Пример:

визуального оповещения в интерфейсе, от каждого оповещения можно перейти к просмотру камеры (красные треугольники на карте и оранжевые круги справа в списке камер)

Пример:

оповещения по электронной почте

Интеграция является двунаправленной:

Видеопотоки от точек мониторинга «Лесохранитель» выведены в интерфейсы дежурных систем 112

«ФИНИСТ» решает задачи:

Уменьшение времени обнаружения очага лесного пожара

Визуальное подтверждение и уточнение координат и границ пожара

Определение площади пожара на момент обнаружения

Выявление вида и силы горения на кромке пожара

Оперативная передача параметров пожара в РДС

Уменьшение рисков для специалистов, занимающихся разведкой

Работа с картографическими материалами в он-лайн и офф-лайн

Функционал системы Лесохранитель для мобильных групп разведки обстановки

Миссии модуля «ФИНИСТ»:

ФИНИСТ

Мобильная наблюдательная вышка

ФИНИСТ

Обследование территории по заданному маршруту

ФИНИСТ

Свободный полет с ручным управлением

ФИНИСТ

Обследование потенциально опасного объекта (например, пожара)

ФИНИСТ

Создание ортофотомозаики заданной территории

Модуль ФИНИСТ функционирует на смартфоне или планшете, состыкован с БПЛА и системой Лесохранитель на рабочих местах диспетчеров, в которой также реализован функционал:

Представление информации о местоположении квадракоптера и его оператора на карте

Вывод всей доступной оперативной информации от квадракоптера на монитор оператора (планшет) и мониторы диспетчеров, в том числе в режиме он-лайн

Привязка информации квадракоптера (маршрут, фото, видео) к сообщению о потенциально опасном объекте

Обследование и вывод оперативной обстановки на интерактивную карту

Определение площадей обследуемых объектов

Сервис медиа-архива

Экономия времени

Уменьшение рисков

Документирование

Опыт работы системы мониторинга и управления «Лесохранитель» в разных субъектах РФ показал значительный положительный эффект от централизации мониторинга в региональных диспетчерских службах (РДС) с параллельным доступом в систему операторов из пожарно-химических станций и лесничеств к ограниченному количеству камер (по районам ответственности)

Привлечение к мониторингу специалистов «с мест» позволяет быстрее среагировать на оповещение - не нужно ехать «вслепую» по координатам, указанным диспетчером, можно «осмотреться» - наметить ориентиры. Тем более, специалисты на местах «свою» местность знают

Такой подход позволяет, например, снизить количество выездов на дымы, связанные со сжиганием порубочных остатков - лесничие с одного взгляда определяют, что происходит

Видеостена представляет собой совокупность аппаратно-программных средств, интегрированных в общую информационную среду системы мониторинга

Наземные и авиационные патрули

Т.е. в ситуационном центре может быть агрегирована не просто информация, которуб кто-то «нарисует», а реальные данные с подробностями до марки автомобиля, ФИО водителя или летнаба, серийного номера беспилотника, на основе которых можно строить отчётность любого уровня обобщения и детализации.

Пример

интерфейса наземного патруля

Пример

интерфейса - маршрут авиационного патрулирования

Пример

Управление патрулированием и отчётность в «Лесохранителе»

Дополнительный функционал мобильного приложения:
  1. расширенная картография
  2. настройки интерфейса
Оффлайн карты
Чат«Лесохранителя»

Как это выглядит

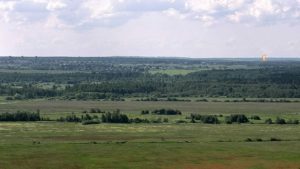

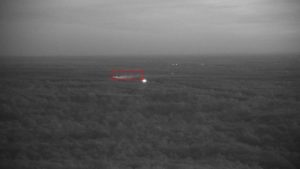

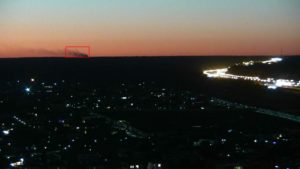

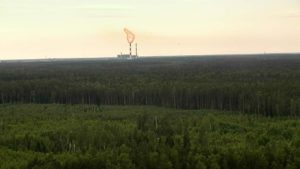

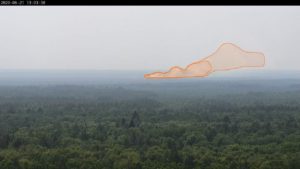

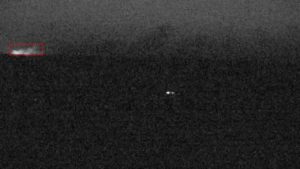

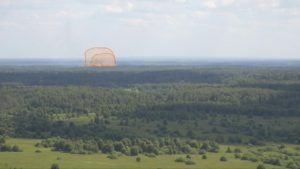

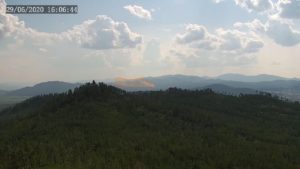

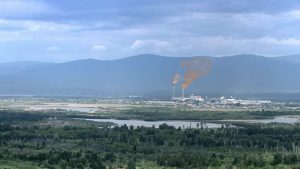

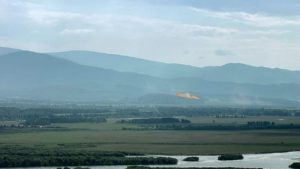

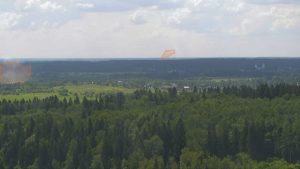

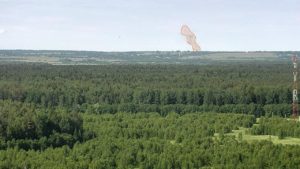

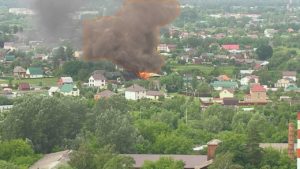

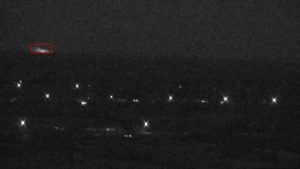

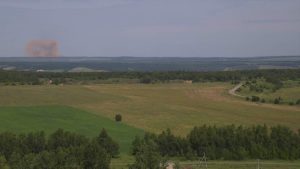

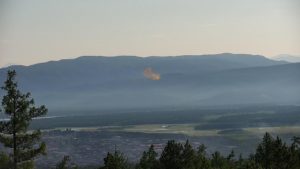

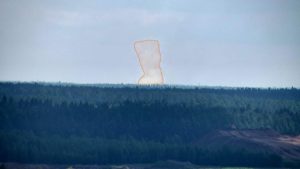

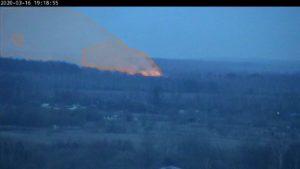

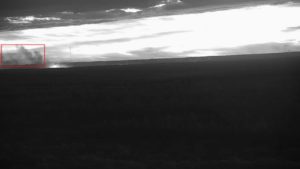

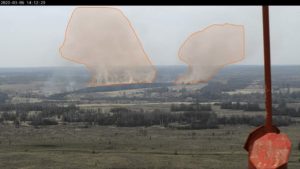

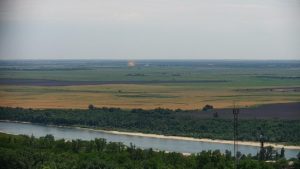

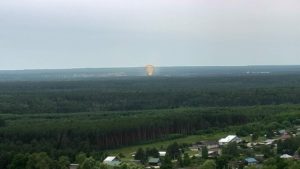

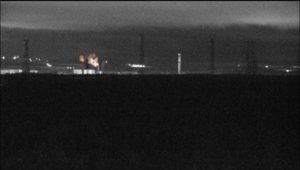

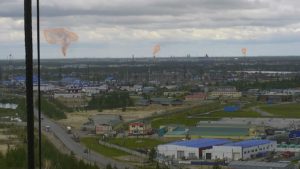

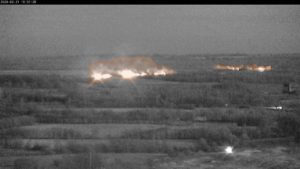

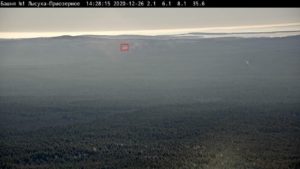

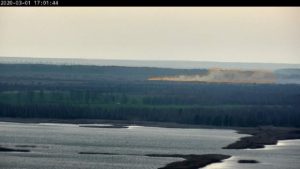

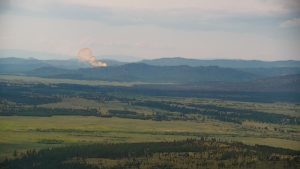

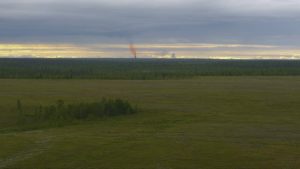

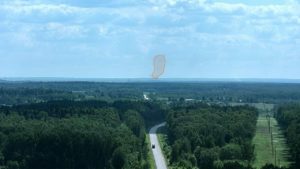

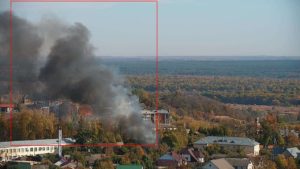

Обнаруживаем лесные, степные, техногенные, дневные и ночные дымы

Почему нас выбирают?

Надёжность, точность, скорость обнаружений и оповещений за счёт запатентованных технологий и алгоритмов

Комплексность – 17 подсистем: вся информация, инструменты и отчёты в едином интерфейсе с едиными данными

Подробнее

Все виды мониторинга – наземный, авиационный, космический

Все способы обнаружения – от обращений граждан до автоматической аналитики

Отсутствие ограничений на количество пользователей и камер, работающих одновременно

Прозрачная интеграция с другими системами, в том числе, 112 и «Безопасный город»

Работа с любыми устройствами (смартфоны, планшеты, компьютеры…) и любыми операционными системами

Отсутствие необходимости установки программного обеспечения на устройства пользователей

Полный отказ от импортного программного обеспечения – оптимизирована работа с российскими операционными системами

Возможность работы в полностью закрытом контуре на оборудовании Заказчика

Собственная система автоматизированного проектирования и выбора оптимального расположения точек мониторинга

Мобильные приложения для авиационного, наземного патрулирования и управления БПЛА

Наличие контрольно-отчётных функций о работе самой системы и её пользователей

Ответственность за систему в целом на одном квалифицированном исполнителе с государственными лицензиями и проверенной репутацией своими специалистами и техникой обеспечиваем весь цикл работ: проектирование, поставка, монтаж, строительство, обучение и поддержка пользователей, модернизация.

Подробнее

Почему видеомониторинг?

По сравнению с космическим или авиапатрулированием видеомониторинг в несколько раз более:

Оперативный

камера делает оборот 360 градусов примерно каждые 10-12 минут, в то время как авиапатруль – не более 4 раз в сутки, космический и того реже

Независимый от человеческого фактора

определение дыма автоматизировано, диспетчер задействован только в процессе подтверждения и классификации

Дешёвый

достаточно сравнить бюджеты с авиапатрулированием, и плюс уменьшение ущерба из-за раннего обнаружения

Независимое от погодных условий, времени суток и беспрецедентно надежные

камеры AXIS работают от -50 до +50 при любой погоде. За 9 лет работы Лесохранителя - более 900 точек мониторинга - оборудование показало себя как очень надёжное

Безопасный

Лесохранитель определяет координаты дыма с погрешностью до 100 метров и моментально оповещает всех, кого требуется, без опасности для человека. С помощью приложения для БПЛА можно определить площадь пожара, длину кромки и т.д., не подвергая опасности специалистов – не нужно идти-ехать-лететь к пожару
